Cartel Nava del Barco

Proyecto: Diseño y realización del cartel del pueblo Nava del Barco (Ávila) y sus alrededores.

Técnica: Ilustración vectorial con Illustrator.

A partir de distintos mapas cartográficos del Ejercito que cubren la zona a ilustrar, realicé un montaje en Photoshop para encajar todas las piezas (al menos necesité cuatro mapas). Una vez encajadas, guardé el montaje y  con Illustrator y paciencia fui realizando por capas las distintas altitudes, utilizando un código de colores para ilustrar las distintas altitudes.

En las imágenes el detalle de la zona de la sierra, en concreto las lagunas (de la Nava, del Barco, la laguna Negra y de los Caballeros)

Laguna Nava; Laguna del Barco; Sierra de Gredos

Mapa cartográfico sierra de Gredos (detalle). Lagunas de la Nava, del Barco, Negra y de los Caballeros.

Laguna de la Nava; Laguna del Barco; sierra de Gredos

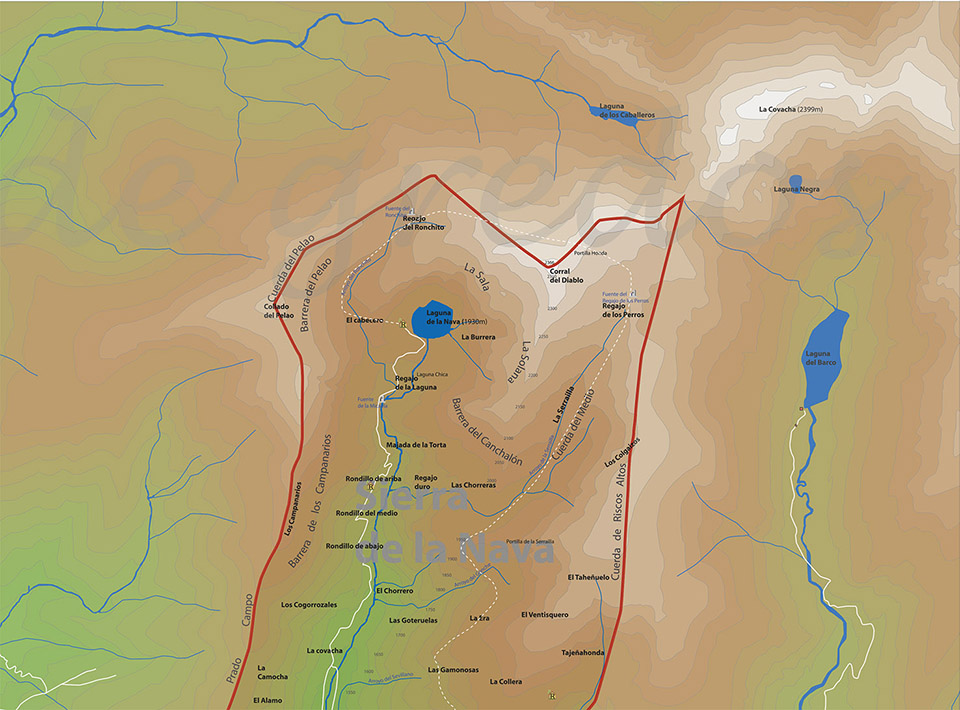

Ilustración (detalle) a partir de la imagen anterior. Se importó la imagen montada en Photoshop y, capa a capa, se fueron trazando las distintas líneas de altitud. La línea roja marca el límite del municipio.

mapa pueblo proceso

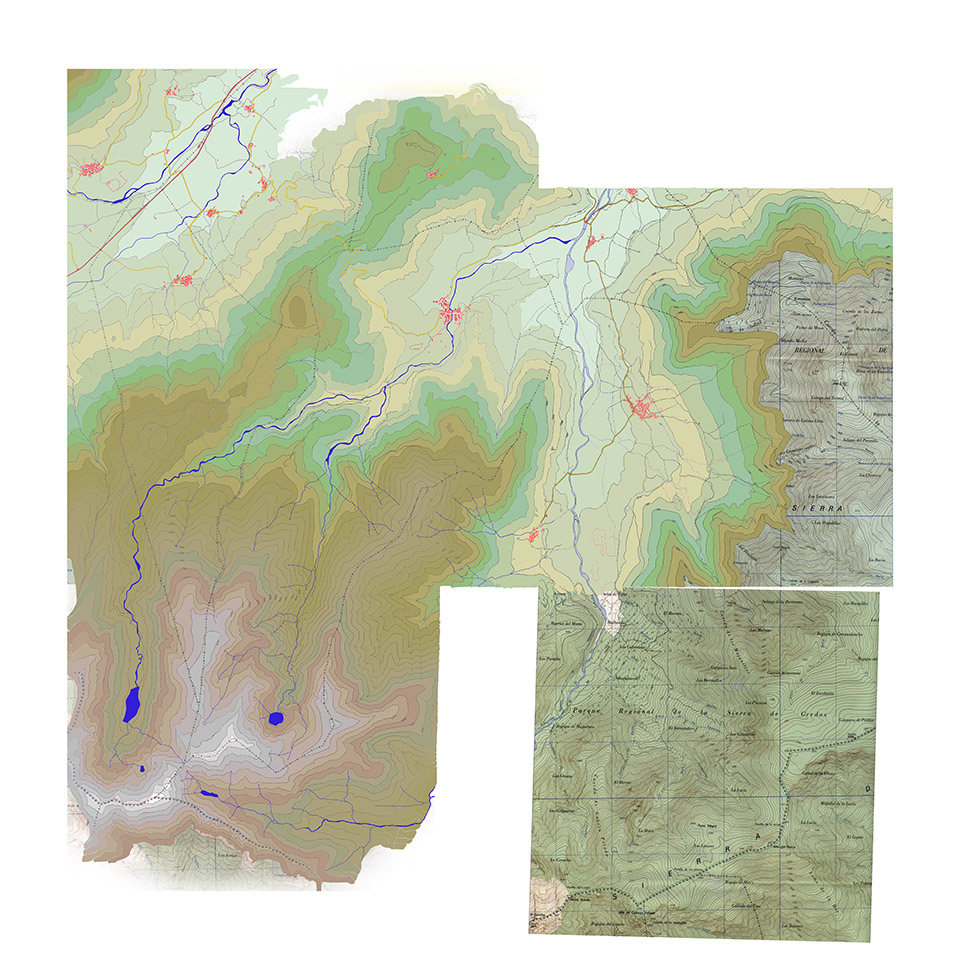

Fase de elaboración de la ilustración. Se pueden apreciar partes ya terminadas (zonas de las lagunas, abajo a la izquierda) junto con partes aun sin trazar (parte de la derecha). Naturalmente, el trazado es manual, no hay tu tía.

mapatrazado

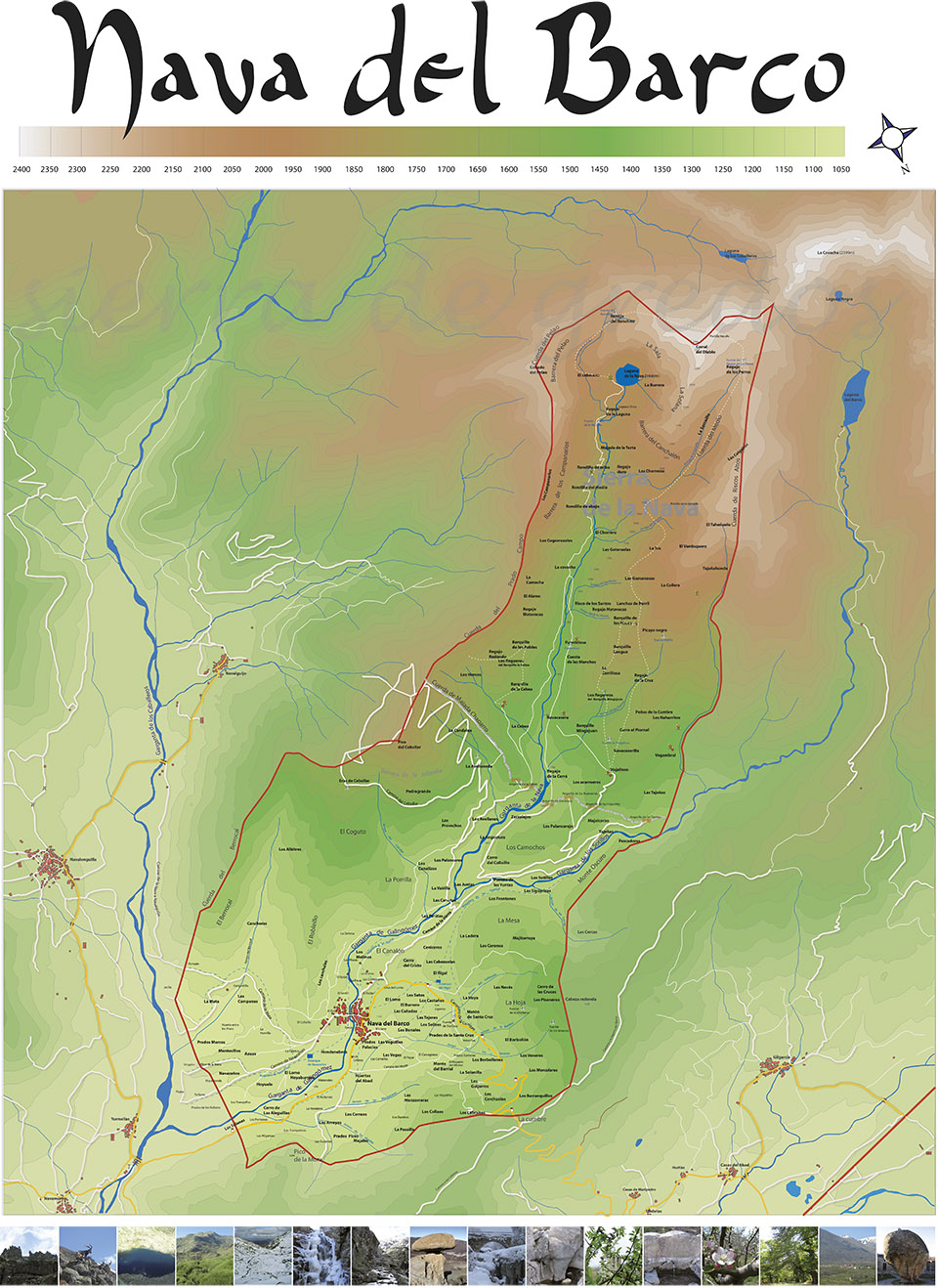

El resultado final: se realizó un cartel con una serie fotográfica del pueblo en su base. Se le incorporó como título el nombre del pueblo (próxima entrada sobre creación de fuentes tipográficas) y algún detalle más (crear gradación de colores para ilustrar las alturas, crear símbolos para las casas, refugios, puertas, etc). Se realizó una pequeña tirada en offset por cortesía de mis buenos amigos del Grupo Aries (gracias) y ahora está en algunas casas de mis paisanos.
