Las siete herramientas de la calidad. Diagrama de flujo

Un diagrama de flujo es una representación gráfica de un proceso mostrado paso a paso. Los pasos (datos, actividades) se representan mediante figuras (por lo general paralelogramos) de distintos tipos, el flujo de la actividad, mediante flechas que conectan las figuras.

El diagrama de flujo es usado para segmentar el proceso en sus partes más elementales, mostrando las relaciones entre las actividades que lo conforman.

En gestión de la calidad es una herramienta básica para la representación de los macroprocesos, procesos, subprocesos y/o tareas. Ofrece una valiosa información de un simple golpe de vista para aquel que sepa interpretarlo (no es necesaria una gran formación para interpretar un diagrama de flujo).

Por otra parte es una herramienta igualmente valiosa para el análisis dado que muestra  los elementos básicos de la actividad eliminando elementos superfluos.

Los símbolos básicos son:

Círculo, elipse o rectángulo con los bordes redondeados para indicar inicio y fin del proceso.

Rectángulo para indicar el paso en el proceso.

Rombo para indicar decisión o condición. De un rombo salen por lo general dos flechas

Flechas para indicar la dirección del flujo. La flecha sale de un símbolo y acaba en otro símbolo.

Romboide para indicar entradas y salidas al proceso.

Rectángulo con la base ondulada para indicar documento.

Otros símbolos ayudan a completar el diagrama aunque hay que evitar el abuso en su utilización puesto que pueden entorpecer más que ayudar (no olvidemos que la función principal del diagrama de flujo es clarificar el proceso).

Los diagramas de flujo se pueden elaborar fácilmente dados los elementos que se requieren (una aplicación de ilustración básica es suficiente), no obstante existen aplicaciones que disponen la posibilidad de realizar diagramas de flujo (por ejemplo Microsoft Office Word) y aplicaciones dedicadas para la realización de distintos tipos de flujos (Microsoft OfficeVisio), lo importante no es la herramienta con la que se realiza el diagrama sino que el diagrama refleje exactamente el proceso.

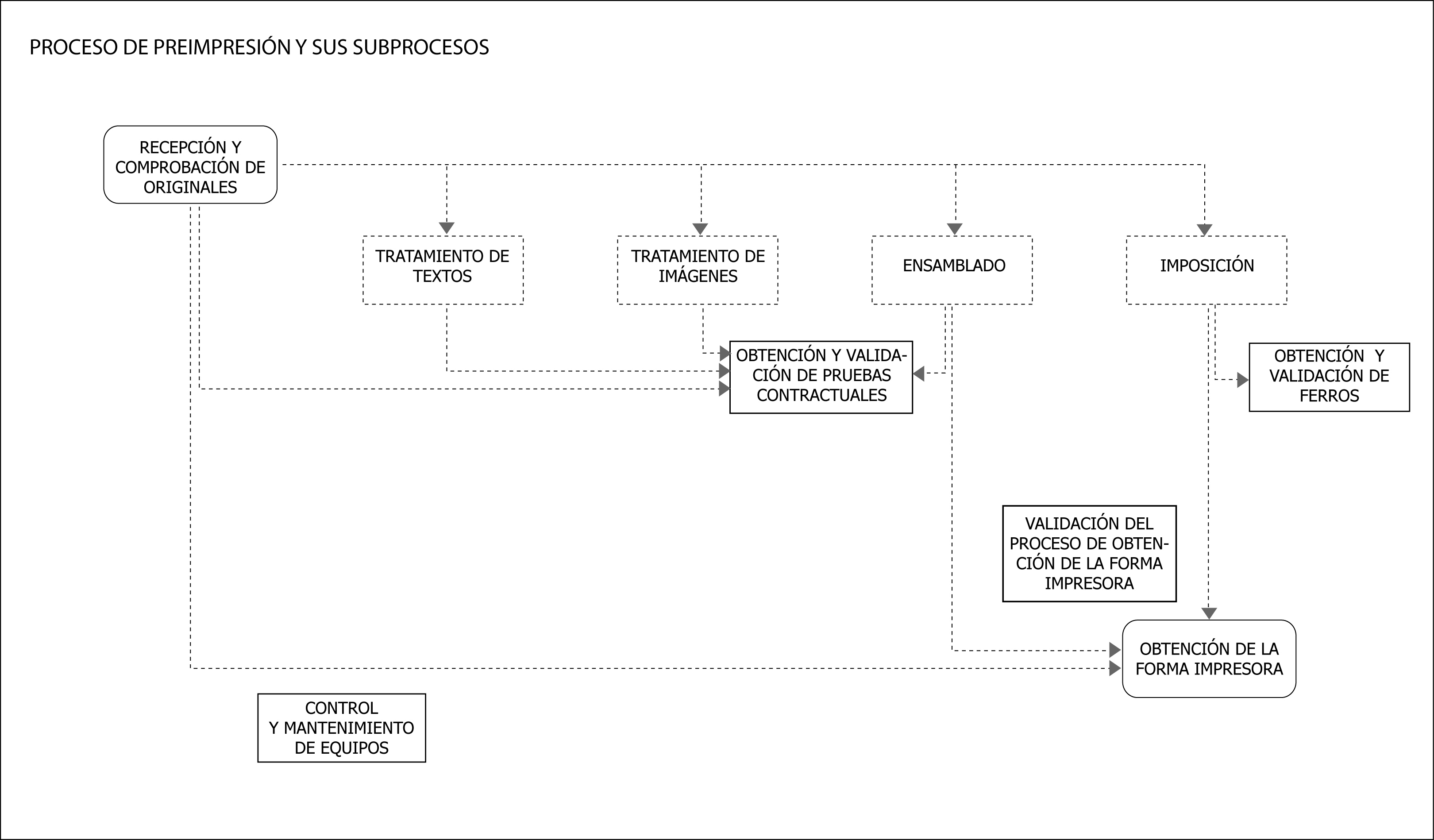

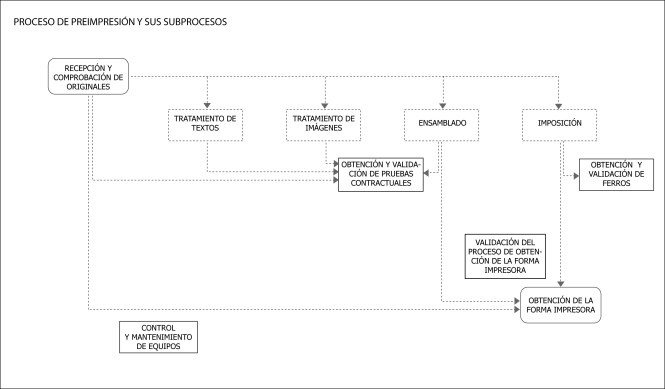

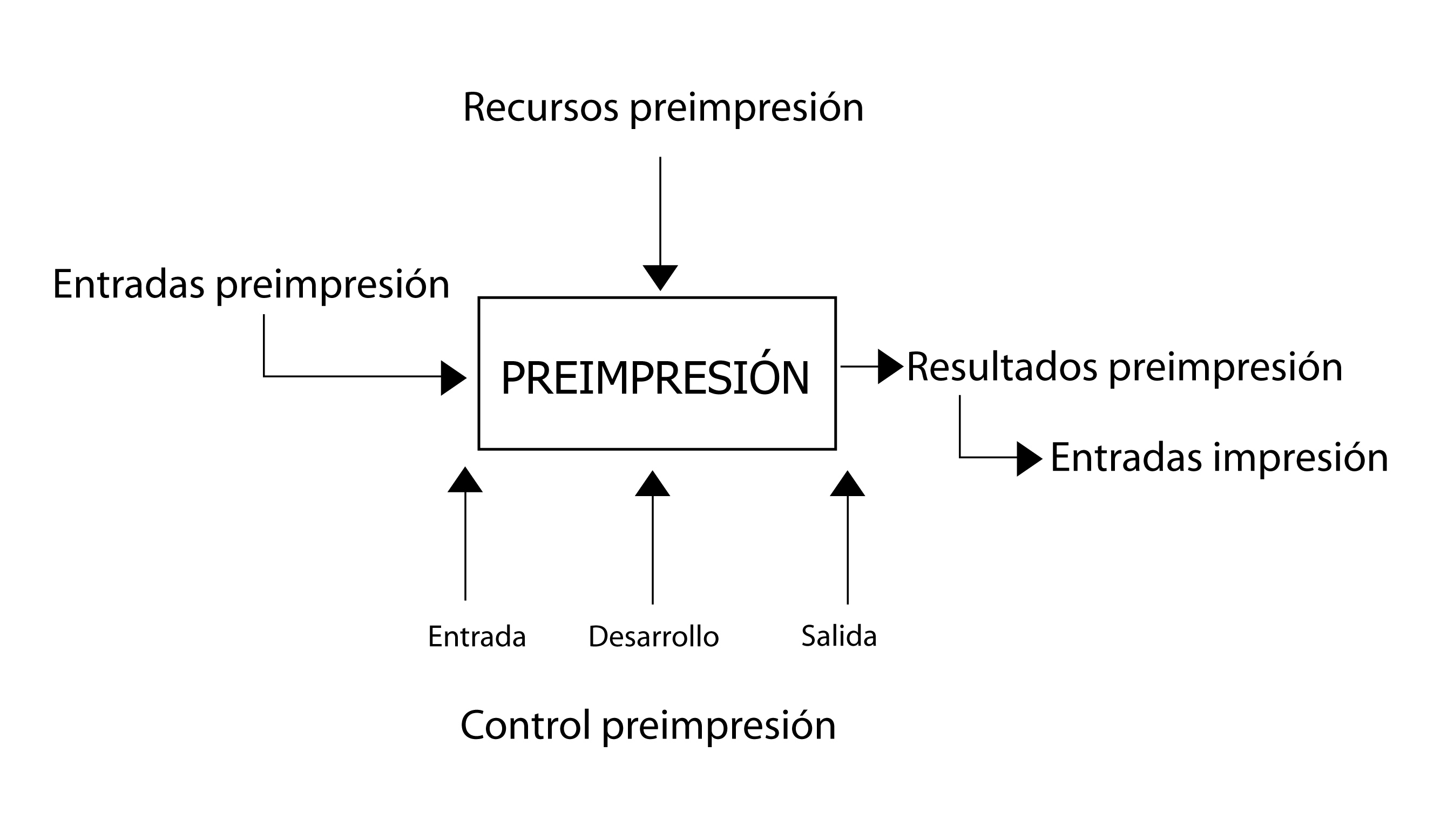

 Diagrama básico del proceso de preimpresión con los subprocesos que lo pueden componer. El diagrama es genérico debiéndose adaptar a la idiosincrasia de cada empresa. Es aconsejable que se realice el esfuerzo de realizar un diagrama de flujo para cada uno de los subprocesos.
