Las siete herramientas de la calidad. Histogramas



Un histograma es un diagrama de columnas o barras verticales (del griego histos: mástil), que muestra gráficamente una distribución de frecuencias (el número de veces que aparece un determinado valor). La altura de la barra es proporcional a la frecuencia del valor que toma la variable.

–          En el eje de las x se despliegan los valores posibles.

–          En el eje de las y el número de veces que se ha obtenido ese resultado.

En la industria gráfica puede suponer una estimable ayuda para determinar de forma más eficiente que las gráficas  de control, si un determinado proceso está operando bajo condiciones de control estadístico, o dicho de otra manera, si tal proceso tiene un comportamiento “normal”, donde solo operan causas comunes de variación.

Un proceso bajo control tiende a formar, al reproducirlo en forma de gráfica, la denominada “campana de gauss” (en próximas entradas). La distribución de frecuencias adquiere una forma simétrica con los datos agrupados en torno a la media desplegando un aspecto acampanado.

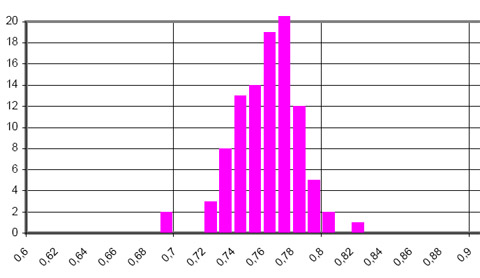

Histograma elaborado a partir de datos de densidad tomados de un proceso de impresión de prensa que apuntan a un comportamiento razonablemente normal en cuanto que la gráfica adquiere una cierta forma  de campana, con los datos distribuidos con cierta simetría en torno a un valor central…

Otro asunto es el bajo valor que toma la variable, poco acorde con las referencias normativas.
